Jaki sterownik rolet Zamel wybrać oraz jak poprawnie go podłączyć?

Dlaczego do sterowania roletami warto wybrać sterownik SRP-01 Zamel?

Sterownik rolet SRP-01 lub SRP-01/M Zamel stanowi kompaktowe i niezawodne rozwiązanie do automatyzacji osłon okiennych z silnikami 230 V AC. Montowany w standardowej puszce Ø60 mm nie wymaga ingerencji w istniejącą instalację, co minimalizuje czas i koszty prac. Podwójne wejścia sterujące (lokalne i centralne) pozwalają łatwo rozbudować system od pojedynczej rolety po grupy sterowane zbiorczo. Wbudowana pamięć pozycji krańcowych oraz tryby komfortowe „góra/dół” ułatwiają precyzyjne ustawienie rolet, a niski pobór mocy zapewnia ekonomiczną eksploatację. Dzięki temu sterownik SRP oferuje profesjonalny balans między funkcjonalnością, elastycznością instalacji i efektywnością energetyczną.

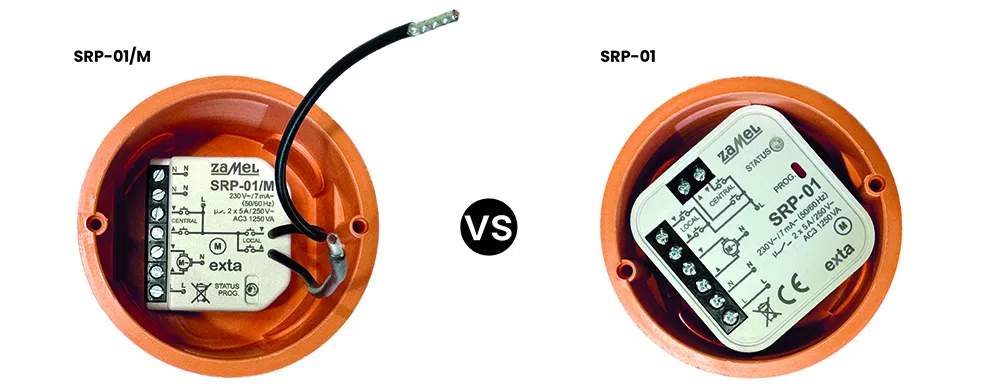

SRP-01 czy SRP-01/M? Porównanie wymiarów i zacisków sterowników rolet Zamel

W portfolio Zamel znajdują się dwa przewodowe sterowniki rolet: klasyczny SRP-01 oraz miniaturowy SRP-01/M. Na pierwszy rzut oka różnią się tylko literką „M”, lecz w praktyce kluczowe są wymiary modułu.

Gabaryty

SRP-01: 47,5 × 47,5 × 20 mm
SRP-01/M: 38 × 40 × 17,2 mm

Mniejsza wysokość i szerokość wersji „M” oznacza, że swobodnie zmieści się nawet w płytkiej puszce Ø 60 mm za standardowym łącznikiem.

Podstawowe zasady działania

Oba sterowniki zasila się napięciem 230 V AC; logiczne przekaźniki blokują równoczesne podanie kierunków góra/dół, a krótkie naciśnięcia przycisków lokalnych sterują ruchem rolety. Wejścia IN1-IN3 umożliwiają sterowanie centralne lub podłączenie automatyki pogodowej.

Przykładowe zastosowanie

• Rolety zewnętrzne w domach jednorodzinnych.
• Markizy i ekrany projekcyjne w biurach.
• Modernizacja istniejących instalacji – SRP-01/M zmieści się w ciasnej puszce bez kucia.

Sposób podłączenia pojedynczej rolety

1. Wyłącz zasilanie.
2. Podłącz przewody zasilania oraz silnika do zacisków.
3. Podłącz przewody wychodzące z przycisku roletowego (przycisk odbijający, bez podświetlenia).
4. Schowaj moduł w puszce i przywróć zasilanie.
5. Sprawdź działanie - jeżeli urządzenie zostało podłączone prawidłowo, to krótkie naciśnięcie przycisku góra lub dół na przycisku sterującym, powinno skutkować całkowitym otwarciem lub zamknięciem rolety

Sposób podłączenia wielu rolet przez sterownik centralny

1. Wyłącz zasilanie.
2. Podłącz przewody wychodzące z przycisku, który będzie Twoim sterownikiem centralnym, do zacisków "Central" każdego ze sterowników
3. Przywróć zasilanie.
4. Sprawdź działanie - jeżeli urządzenie zostało podłączone prawidłowo, to krótkie naciśnięcie przycisku góra lub dół na przycisku centralnym, powinno skutkować całkowitym otwarciem lub zamknięciem wszystkich podpiętych rolet.

Wskazówka: jeśli potrzebujesz sterowania radiowego, połącz sterowniki z modułem SRP-03 z systemu Exta Free, który pozwala na sterowanie pilotem.

Masz pytania? Skontaktuj się z nami - chętnie odpowiemy na wszystkie pytania i pomożemy z doborem odpowiednich urządzeń.

Podsumowanie

SRP-01 i SRP-01/M to bliźniaki różniące się głównie formatem i drobiazgami konstrukcyjnymi. Funkcje pozostają identyczne – decyzję podejmij, patrząc na ilość wolnego miejsca w puszce i planowany budżet energetyczny. Niezależnie od wyboru zyskasz pewność stabilnej pracy i wsparcie renomowanego polskiego producenta.
