Jak rozdzielić zasilanie w małej rozdzielnicy garażowej?

Jak rozdzielić zasilanie w małej rozdzielnicy garażowej bez przypadkowych mostków?

Jeśli w małej rozdzielnicy garażowej zaczyna brakować miejsca, to zwykle pojawia się ten sam błąd: kilka przewodów trafia pod jeden zacisk albo rozdział zasilania robi się przypadkowymi mostkami. W praktyce lepszym rozwiązaniem bywa blok rozdzielczy albo odgałęźnik, bo porządkuje połączenia i pozwala wyprowadzić kilka odpływów z jednego zasilania w sposób czytelny.

To nie jest jednak zamiennik każdej sytuacji. Taki osprzęt pomaga wtedy, gdy trzeba rozdzielić zasilanie w ramach rozdzielnicy i dobrać połączenie do przekrojów przewodów oraz sposobu montażu. Nie rozwiąże natomiast problemu źle dobranego zabezpieczenia, zbyt małej obudowy ani przeciążonego obwodu.

Kiedy blok rozdzielczy ma sens, a kiedy lepszy jest odgałęźnik

W garażu najczęściej chodzi o jedno wejście zasilania i kilka wyjść do osobnych obwodów: oświetlenia, gniazd, napędu bramy albo dodatkowego punktu zasilania. Jeśli potrzebujesz uporządkować rozdział na kilka torów i chcesz wykonać go na szynie, blok rozdzielczy jest naturalnym wyborem. Gdy z kolei potrzebujesz połączenia głównego z kilkoma odejściami w jednej obudowie, dobrze sprawdza się odgałęźnik instalacyjny.

W praktyce różnica nie polega tylko na nazwie. Liczą się: liczba torów, dopuszczalne przekroje, sposób mocowania, miejsce na końcówki kablowe i to, czy połączenie ma pracować jako centralny punkt rozdziału w małej rozdzielnicy, czy jako bardziej uniwersalny punkt odgałęzienia.

Czego nie robić

Najgorszym skrótem jest dokładanie kilku przewodów pod jeden zacisk tylko dlatego, że „jeszcze się zmieszczą”. Takie połączenie jest nieczytelne i utrudnia późniejszą kontrolę. Podobnie nie warto traktować odgałęźnika jak dowolnej listwy do wszystkiego. Każdy model ma konkretne zakresy przyłączalności i określony sposób montażu.

Jakie kryteria dobrać przed wyborem

• Prąd znamionowy – musi odpowiadać planowanemu rozdziałowi zasilania, a nie tylko aktualnej liczbie odbiorników.
• Przekrój przewodów – główny i odgałęźny trzeba dobrać osobno, zgodnie z zakresem podanym dla danego modelu.
• Liczba odpływów – w małej rozdzielnicy liczy się nie tylko to, ile przewodów da się podłączyć, ale też czy układ pozostaje czytelny.
• Miejsce montażu – część rozwiązań jest przewidziana na szynę, inne można zamocować do podłoża.
• Rodzaj końcówek i przewodów – nie każdy blok jest tak samo wygodny przy przewodach drutowych i linkowych.
• Wymiary i porządek w obudowie – w garażowej rozdzielnicy ma to znaczenie równie duże jak sam prąd znamionowy.

W małej rozdzielnicy często wystarczy jeden dobrze dobrany punkt rozdziału zamiast kilku prowizorycznych mostków. Jeżeli zależy Ci na bardziej przejrzystym układzie, poniżej są trzy rozwiązania, które odpowiadają na podobny problem, ale nie są tym samym produktem.

Blok łączeniowy/rozdzielczy 125A KTB-125-1-M - 23335

Zobacz produkt

Modułowy blok rozdzielczy 4 polowy 4P 125A ShNK 4x15 Simet - 85138002

Zobacz produkt

Odgałęźnik, blok instalacyjny Pokój OBL 25/16-4 - A13-6148

Zobacz produkt

Jak odczytać te rozwiązania w praktyce

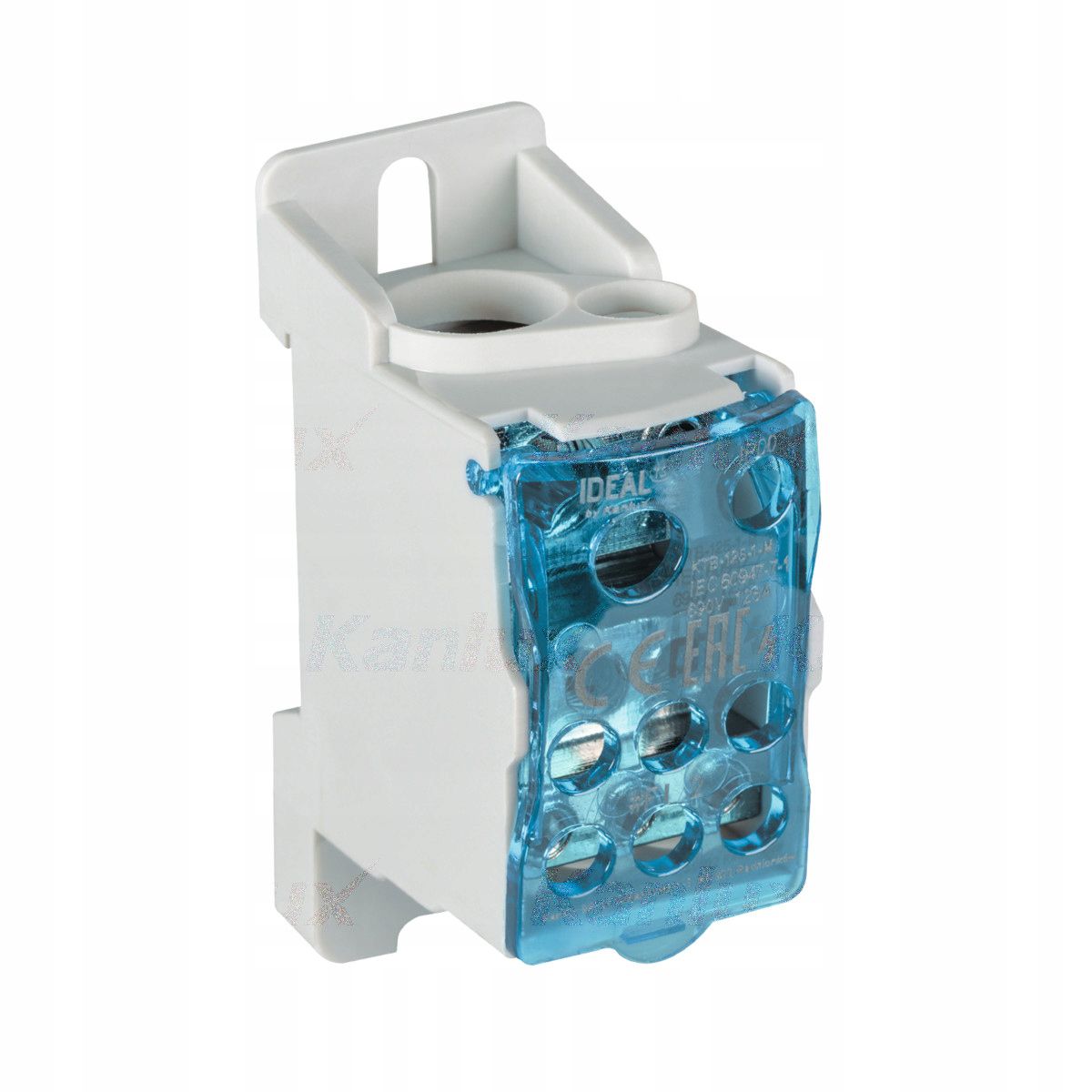

Blok rozdzielczy KTB-125-1-M jest opisany jako blok zaciskowy do rozdziału zasilania, montowany na szynie Th55 i dostosowany do końcówek kablowych. To dobry trop, gdy w rozdzielnicy chcesz uporządkować rozdział bez mieszania wielu przewodów w jednym zacisku.

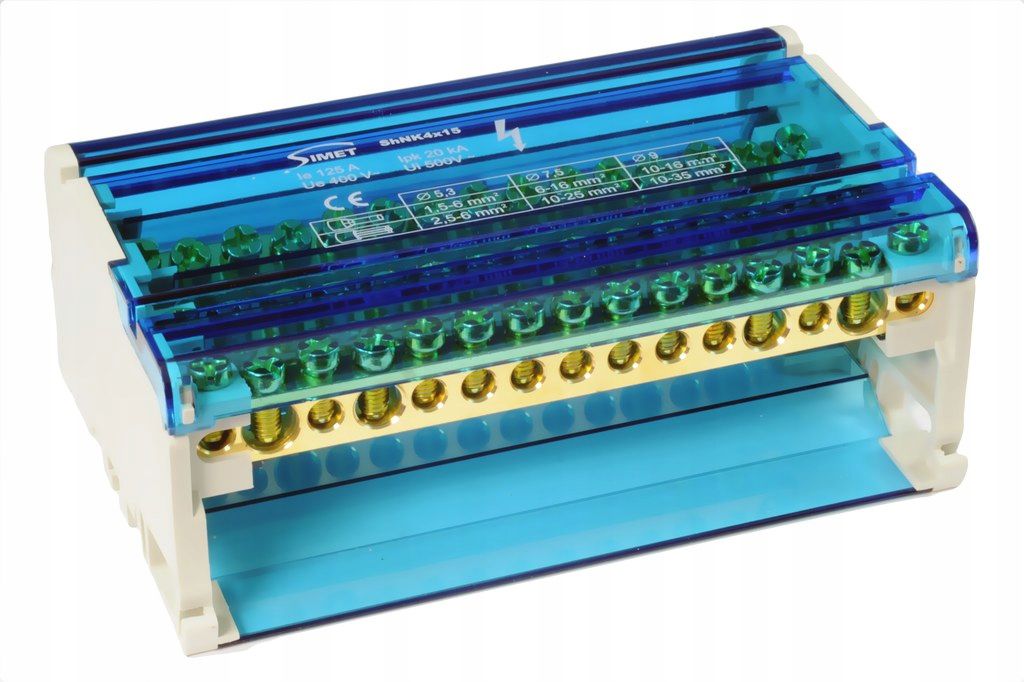

Modułowy blok rozdzielczy 4-polowy ShNK 4x15 ma podane wiele miejsc przyłączeniowych dla linek bez końcówki kablowej i prąd znamionowy 125 A. Taki wariant jest przydatny wtedy, gdy chcesz logicznie rozdzielić kilka torów w jednym module, zwłaszcza w rozdzielnicy modułowej.

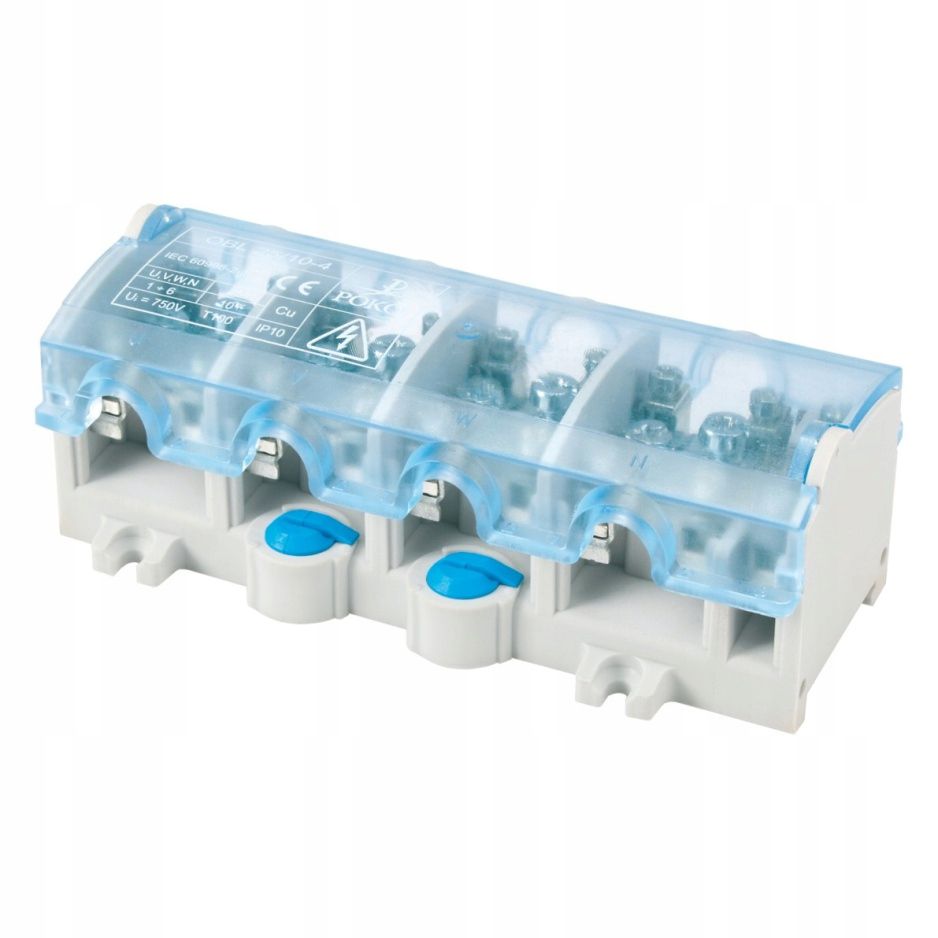

Odgałęźnik OBL 25/16-4 działa jako punkt odgałęzienia dla mniejszych przekrojów niż większe bloki 35/25 czy 70/25. To rozwiązanie ma sens wtedy, gdy rozdział dotyczy bardziej kompaktowego układu i nie potrzebujesz tak dużego zakresu przekrojów jak w cięższych modelach.

Jak dobrać produkt do garażu, a nie do katalogu

W garażu rozdzielnica bywa niewielka, ale to nie znaczy, że każdy kompaktowy element pasuje do każdego układu. Jeśli zasilanie ma wejść jednym kablem i rozdzielić się na kilka odpływów, najpierw sprawdź, czy potrzebujesz klasycznego bloku rozdzielczego na szynę, czy odgałęźnika z określonymi przekrojami głównymi i odgałęźnymi. Dopiero potem patrz na sposób montażu.

Warto też odróżnić rozdział wewnątrz rozdzielnicy od łączenia przewodów w terenie. Te same nazwy mogą brzmieć podobnie, ale ich rola w instalacji bywa inna. Jeśli celem jest uporządkowanie odpływów w szafce z aparaturą, lepiej wybrać element przewidziany do pracy w takim miejscu niż uniwersalne „coś, co się zmieści”.

Typowe błędy przy małej rozdzielnicy garażowej

• wciskanie kilku przewodów pod jeden zacisk zamiast zastosowania punktu rozdziału,
• wybór elementu tylko po prądzie, bez sprawdzenia przekrojów i sposobu montażu,
• mieszanie bloków o różnej funkcji: rozdzielczych i odgałęźnych,
• ignorowanie miejsca na wyprowadzenie przewodów i późniejszy serwis,
• dobieranie osprzętu bez sprawdzenia, czy obsłuży przewody linkowe albo drutowe w takim zakresie, jakiego wymaga instalacja.

Najprostsza zasada

Jeżeli w małej rozdzielnicy trzeba rozdzielić jedno zasilanie na kilka obwodów, wybieraj blok rozdzielczy albo odgałęźnik zgodnie z przekrojem przewodów, liczbą torów i sposobem montażu. To zwykle daje lepszy porządek niż przypadkowe mostkowanie, ale tylko wtedy, gdy produkt rzeczywiście pasuje do planowanego układu.

Pytania i odpowiedzi

Czy blok rozdzielczy zawsze zastępuje listwę zaciskową?

Nie zawsze. Blok rozdzielczy służy do konkretnego rozdziału zasilania, a listwa zaciskowa może pełnić inną funkcję w układzie. Liczy się przeznaczenie producenta i zakres przyłączeń.

Czy odgałęźnik jest lepszy od bloku rozdzielczego?

Nie ma jednej odpowiedzi. Odgałęźnik bywa wygodniejszy przy określonym układzie główny-odgałęźny, a blok rozdzielczy częściej porządkuje rozdział na kilka torów w rozdzielnicy modułowej.

Czy warto dobierać element tylko po prądzie znamionowym?

Nie. Prąd jest ważny, ale równie istotne są przekroje, liczba zacisków, miejsce montażu i to, czy element pasuje do konkretnego typu przewodu.

Czy w małej rozdzielnicy garażowej da się zrobić porządek bez zwiększania obudowy?

Czasem tak, jeśli zamiast improwizowanych połączeń zastosujesz właściwy blok rozdzielczy lub odgałęźnik i zostawisz miejsce na serwis oraz opis obwodów. Jeśli obudowa jest zbyt mała dla całego układu, sam osprzęt tego nie naprawi.

W praktyce właśnie tu rozdzielacz robi największą różnicę: nie zastępuje projektu instalacji, ale pozwala wykonać sam rozdział zasilania czytelniej i z mniejszym ryzykiem bałaganu w zaciskach.
